จะเพิ่มประสิทธิภาพการทำงานของวงจรด้วยตัวเก็บประจุความปลอดภัย X2 ได้อย่างไร?

สวัสดีเพื่อนๆ ผู้ที่ชื่นชอบอุปกรณ์อิเล็กทรอนิกส์! ในฐานะซัพพลายเออร์ของตัวเก็บประจุความปลอดภัย X2 ฉันได้เห็นโดยตรงแล้วว่าส่วนประกอบเล็กๆ เหล่านี้สามารถสร้างความแตกต่างอย่างมากในประสิทธิภาพของวงจรได้อย่างไร ในโพสต์บนบล็อกนี้ ฉันจะแบ่งปันเคล็ดลับบางประการเกี่ยวกับวิธีเพิ่มประสิทธิภาพการทำงานของวงจรด้วยตัวเก็บประจุความปลอดภัย X2

ทำความเข้าใจเกี่ยวกับตัวเก็บประจุความปลอดภัย X2

ก่อนอื่น เรามาพูดคุยกันก่อนว่าตัวเก็บประจุความปลอดภัย X2 คืออะไร ตัวเก็บประจุเหล่านี้ได้รับการออกแบบเพื่อใช้ในวงจรจ่ายไฟ AC โดยส่วนใหญ่จะใช้เพื่อระงับสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) เรียกว่า "X2" เนื่องจากเป็นไปตามมาตรฐานความปลอดภัยเฉพาะสำหรับใช้ในการใช้งานเหล่านี้ โดยทั่วไปตัวเก็บประจุความปลอดภัย X2 ทำจากฟิล์มโพลีโพรพีลีนเคลือบโลหะ ซึ่งให้คุณสมบัติการรักษาตัวเองที่ดีและมีความน่าเชื่อถือสูง

สิ่งที่ยอดเยี่ยมอย่างหนึ่งเกี่ยวกับตัวเก็บประจุความปลอดภัย X2 คือความสามารถในการจัดการกับไฟกระชากแรงดันสูง พวกมันสามารถดูดซับและกระจายพลังงานจากเดือยแหลมเหล่านี้ เพื่อปกป้องส่วนประกอบอื่นๆ ในวงจร นี่เป็นสิ่งสำคัญในการใช้งานหลายอย่างที่สัญญาณรบกวนทางไฟฟ้าและแรงดันไฟฟ้าที่ผันผวนอาจทำให้เกิดการทำงานผิดปกติหรือแม้กระทั่งความเสียหายต่ออุปกรณ์

การเลือกตัวเก็บประจุความปลอดภัย X2 ที่เหมาะสม

เมื่อเป็นเรื่องของการเพิ่มประสิทธิภาพวงจร การเลือกตัวเก็บประจุความปลอดภัย X2 ที่เหมาะสมคือกุญแจสำคัญ มีหลายปัจจัยที่ต้องพิจารณา:

ระดับแรงดันไฟฟ้า

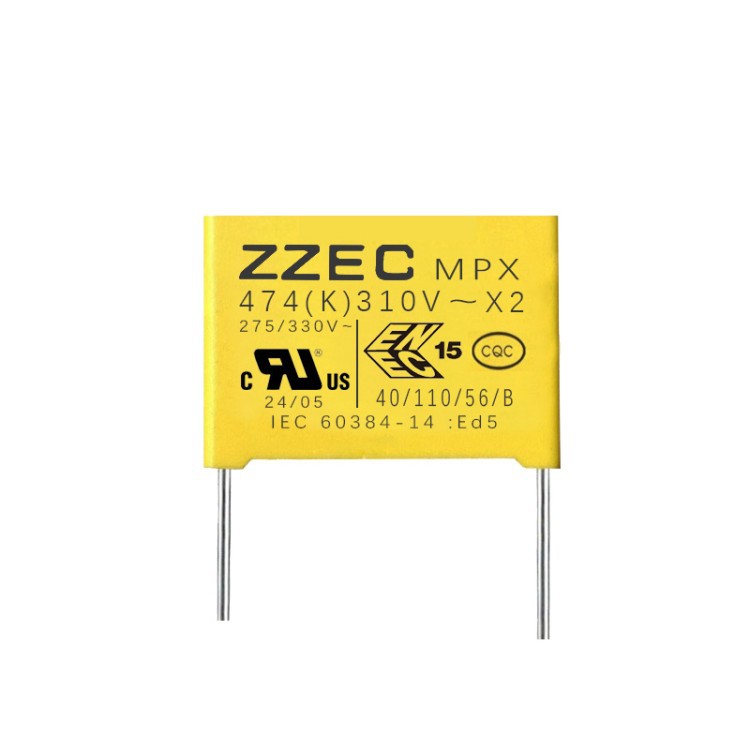

ระดับแรงดันไฟฟ้าของตัวเก็บประจุควรสูงกว่าแรงดันไฟฟ้าสูงสุดที่ตัวเก็บประจุจะได้รับในวงจร ตัวอย่างเช่น หากวงจรของคุณทำงานที่แรงดันไฟฟ้าปกติ 230V AC คุณอาจต้องการเลือกตัวเก็บประจุที่มีระดับแรงดันไฟฟ้า 275V หรือ 310V เราขอนำเสนอทางเลือกที่ดีในการX2 - ตัวเก็บประจุแบบฟิล์มป้องกันการติดขัด 310V- ตัวเก็บประจุนี้สามารถรองรับแรงดันไฟกระชากที่สูงขึ้น โดยให้การปกป้องวงจรของคุณอีกชั้นหนึ่ง

ค่าความจุ

ค่าความจุจะกำหนดปริมาณประจุที่ตัวเก็บประจุสามารถจัดเก็บได้ ค่าความจุไฟฟ้าที่สูงขึ้นหมายถึงพื้นที่จัดเก็บประจุที่มากขึ้น ซึ่งอาจมีประโยชน์ในการกรองสัญญาณรบกวนความถี่ต่ำออกไป อย่างไรก็ตาม หากความจุสูงเกินไป ก็อาจทำให้เกิดปัญหาต่างๆ ได้ เช่น การใช้พลังงานเพิ่มขึ้นและเวลาในการชาร์จนานขึ้น คุณต้องค้นหาสมดุลที่เหมาะสมตามความต้องการเฉพาะของวงจรของคุณ สำหรับการใช้งานทั่วไปบางอย่างของเรา105K275v X2และ0.1K 275v X2ตัวเก็บประจุมีค่าความจุให้เลือกมากมาย

คะแนนอุณหภูมิ

ระดับอุณหภูมิของตัวเก็บประจุบ่งบอกถึงอุณหภูมิสูงสุดที่สามารถทำงานได้อย่างปลอดภัย ในสภาพแวดล้อมที่มีอุณหภูมิสูง จำเป็นต้องใช้ตัวเก็บประจุที่มีระดับอุณหภูมิที่สูงกว่า มิฉะนั้น ประสิทธิภาพของตัวเก็บประจุอาจลดลง และอายุการใช้งานอาจสั้นลง

ตำแหน่งของตัวเก็บประจุความปลอดภัย X2 ในวงจร

การวางตำแหน่งตัวเก็บประจุความปลอดภัย X2 ในวงจรยังมีบทบาทสำคัญในการเพิ่มประสิทธิภาพการทำงานอีกด้วย

ใกล้ช่องจ่ายไฟ

การวางตัวเก็บประจุความปลอดภัย X2 ให้ใกล้กับกำลังไฟฟ้าเข้าของวงจรมากที่สุดเป็นความคิดที่ดี ซึ่งจะช่วยกรองสัญญาณรบกวนขาเข้าและแรงดันไฟกระชากที่แหล่งกำเนิดโดยตรง เมื่อทำเช่นนี้ คุณสามารถป้องกันไม่ให้สัญญาณรบกวนเหล่านี้แพร่กระจายเข้าสู่วงจรเพิ่มเติมและส่งผลต่อส่วนประกอบอื่นๆ ได้

ขนานกับโหลด

ในบางกรณี การวางตัวเก็บประจุขนานกับโหลดก็อาจเป็นประโยชน์เช่นกัน สิ่งนี้สามารถช่วยให้แรงดันไฟฟ้าตกคร่อมโหลดคงที่ และลดผลกระทบของสัญญาณรบกวนทางไฟฟ้าบนโหลด อย่างไรก็ตาม คุณต้องตรวจสอบให้แน่ใจว่าตัวเก็บประจุได้รับการจัดอันดับอย่างถูกต้องสำหรับกระแสโหลดและแรงดันไฟฟ้า

ข้อควรพิจารณาสำหรับโครงร่างวงจร

โครงร่างของแผงวงจรอาจส่งผลกระทบอย่างมากต่อประสิทธิภาพของตัวเก็บประจุความปลอดภัย X2

ร่องรอยสั้น

รักษารอยเชื่อมต่อตัวเก็บประจุกับส่วนประกอบอื่นๆ ให้สั้นที่สุด ร่องรอยยาวสามารถทำหน้าที่เป็นเสาอากาศ รับและแผ่คลื่นรบกวนทางแม่เหล็กไฟฟ้า ระยะสั้นๆ จะช่วยลดความเหนี่ยวนำในวงจร ซึ่งเป็นสิ่งสำคัญสำหรับตัวเก็บประจุในการทำงานอย่างมีประสิทธิภาพในการกรองสัญญาณรบกวนความถี่สูง

หลีกเลี่ยง Cross-Coupling

ตรวจสอบให้แน่ใจว่าหลีกเลี่ยงการครอสคัปปลิ้งระหว่างตัวเก็บประจุและส่วนประกอบที่ละเอียดอ่อนอื่นๆ ในวงจร ครอสคัปปลิ้งอาจทำให้เกิดปฏิกิริยาที่ไม่พึงประสงค์ระหว่างตัวเก็บประจุและส่วนอื่นๆ ของวงจร ส่งผลให้ประสิทธิภาพลดลง คุณสามารถใช้เทคนิคการป้องกันและการแยกที่เหมาะสมเพื่อลดผลกระทบนี้

การทดสอบและการติดตาม

เมื่อคุณเลือกและวางตัวเก็บประจุความปลอดภัย X2 ในวงจรของคุณแล้ว สิ่งสำคัญคือต้องทดสอบและตรวจสอบประสิทธิภาพของวงจร

การทดสอบทางไฟฟ้า

ใช้อุปกรณ์ทดสอบทางไฟฟ้า เช่น ออสซิลโลสโคปและเครื่องวิเคราะห์สเปกตรัม เพื่อวัดลักษณะเฉพาะของแรงดันไฟฟ้า กระแส และความถี่ของวงจร วิธีนี้สามารถช่วยคุณระบุปัญหาใดๆ เกี่ยวกับตัวเก็บประจุหรือประสิทธิภาพของวงจรโดยรวมได้ ตัวอย่างเช่น หากคุณสังเกตเห็นแรงดันไฟฟ้าพุ่งสูงเกินไปหรือระดับเสียงรบกวนที่ผิดปกติ อาจบ่งบอกถึงปัญหากับตัวเก็บประจุหรือตำแหน่งของตัวเก็บประจุ

การติดตามผลระยะยาว

นอกจากการทดสอบเบื้องต้นแล้ว ยังจำเป็นต้องมีการตรวจสอบวงจรในระยะยาวอีกด้วย วิธีนี้สามารถช่วยให้คุณตรวจจับการเปลี่ยนแปลงประสิทธิภาพของตัวเก็บประจุเมื่อเวลาผ่านไปอย่างค่อยเป็นค่อยไป หากคุณสังเกตเห็นว่าประสิทธิภาพลดลง อาจถึงเวลาเปลี่ยนตัวเก็บประจุแล้ว

บทสรุป

การเพิ่มประสิทธิภาพการทำงานของวงจรด้วยตัวเก็บประจุความปลอดภัย X2 จำเป็นต้องพิจารณาอย่างรอบคอบจากปัจจัยหลายประการ รวมถึงการเลือกตัวเก็บประจุที่เหมาะสม ตำแหน่งที่เหมาะสมในวงจร โครงร่างวงจรที่ดี และการทดสอบและการตรวจสอบอย่างละเอียด ในฐานะซัพพลายเออร์ของตัวเก็บประจุความปลอดภัย X2 เราพร้อมช่วยคุณค้นหาโซลูชันที่ดีที่สุดสำหรับความต้องการวงจรของคุณ

หากคุณสนใจซื้อตัวเก็บประจุความปลอดภัย X2 สำหรับโครงการของคุณ หรือหากคุณมีคำถามใดๆ เกี่ยวกับวิธีการเพิ่มประสิทธิภาพวงจรของคุณ โปรดติดต่อเรา เราสามารถให้ข้อมูลผลิตภัณฑ์โดยละเอียดและการสนับสนุนด้านเทคนิคแก่คุณเพื่อให้แน่ใจว่าคุณจะได้รับประโยชน์สูงสุดจากตัวเก็บประจุความปลอดภัย X2 ของเรา
